알리익스프레스 IoT Zigbee Tuya 연기감지기 #1 SmartLife 연결

안녕하세요 알리익스프레스 IoT Zigbee tuya 연기감지기(모델명 없음)  SmartLife 연결글입니다.

지그비 연기감지기 상품사진

※소개

IoT를 구축하는 목적은 크게 두 가지! 편리성과 안전이라고 생각합니다. 이 연기감지기는 딱 봐도 안전을 목적으로 하는 제품 같은데요. 하지만 운영 방식에 따라 편리함을 제공하는 각종 스위치, 릴레이 제품들도 안전의 목적을 띌 수도 있어 딱 어떤 목적이라고 말하기는 어려울 것 같습니다. 어쨌든 우리 일상생활에  유익한 것은 확실한 것 같습니다.



※제품 구성

먼저 제품 구성입니다. 본체, 고정용 브라켓, 3m 양면테이프, 설명서가 들어있습니다. 배터리는 AAA건전지 2개가 필요하고 포함되어있지 않습니다.

제품 패키지

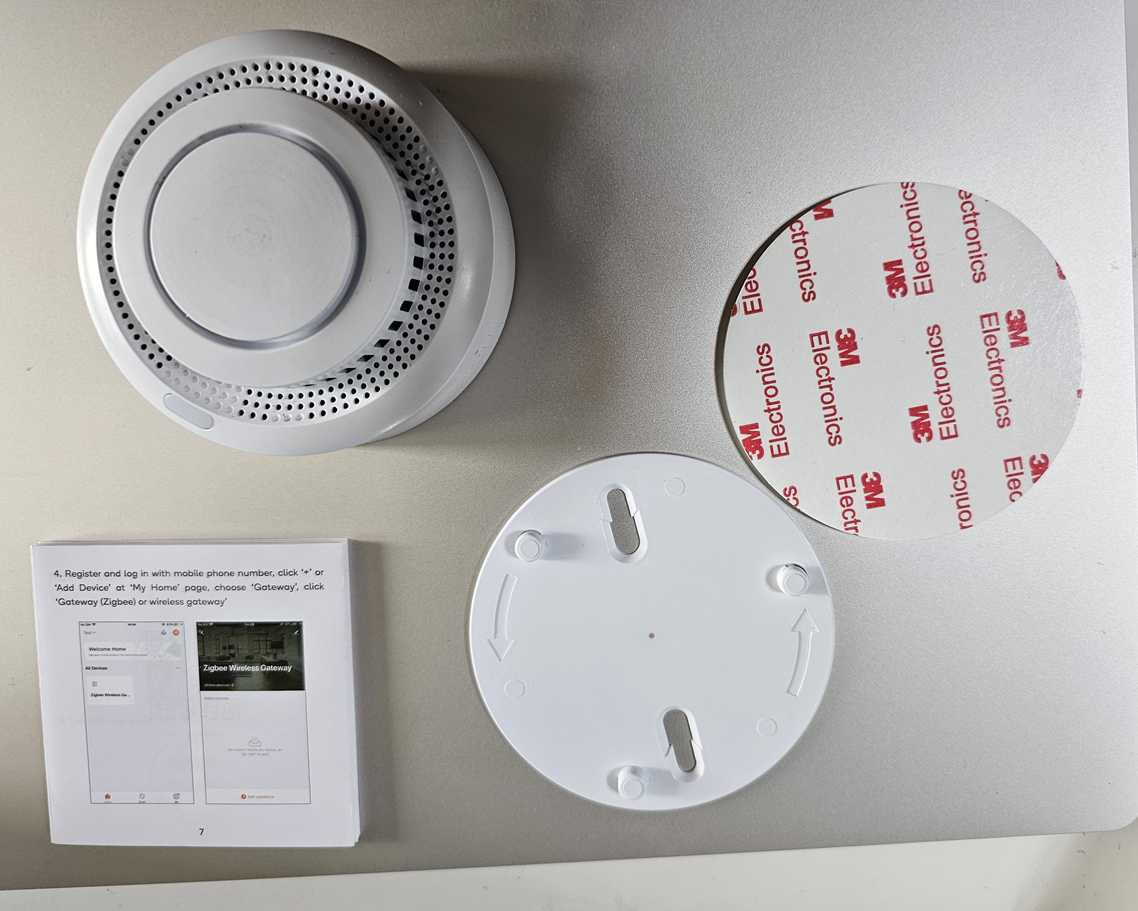

구성품(본체, 브라켓, 스티커, 설명서)

대기 전력이 35u로 꽤 적은 편이며 연기가 감지되면 Sleep 중이던 MCU에 인터럽트 발동되어 Zigbee로 신호를 날리도록 하는 로직으로 예상됩니다.

제품 뒷면 사양

※제품 내부

제품 내부 기판

제품 Case를 분리한 모습입니다. 왼쪽에 알람소리를 낼 피에조 스피커와, 기판 중앙에 연기감지센서가 보입니다. 설명서에 나와있듯 제품은 열감지 방식이 아닌 빛산란 방식으로 감지합니다. 중앙 센서도 열어보면 사진상 우측하단에 발광 LED이고 좌측상단이 LED입니다. 연기가 브라켓의 틈을 뚫고 들어오면 수광량이 감소하거나 요동을 칠 것이고, 이를 감지하여 알림을 발생시키도록 되어있습니다.

연기감지 센서(수광, 발광)

※ 연결

제품 버튼 두가지 (Reset,LED)

제품을 연결하겠습니다. 먼저 왼쪽에 보이는 리셋버튼을 뾰족한 도구로 5초간 눌러 페어링모드로 진입합니다. 항상 그렇듯 SmartLift 어플에서 기기 찾기를 하면 이미 등록된 Zigbee허브를 통해 금방 기기가 연결됩니다. 추가를 눌러주면 끝입니다. 제품 로고가 그대로 나타나네요. 연기감지 센서를 통해 화재 등의 위급한 상황을 알려야 하는 만큼 센서가 감지되면 휴대폰알림이 올 수 있도록 알림 설정화면을 띄워줍니다.  또한, 수치를 확인하는 센서가 아닌 만큼 , 대시보드와 상세 내용에 특별히 주목할만한 내용은 없습니다.

제품 연결시 app 화면

※ 제품 테스트

제품은 브라켓에 장착되었을 때에만 정상 작동하며 제품 아랫면에 스위치가 눌린 것으로 브라켓장착 여부를 판단합니다. 아마 제품이 고정될 위치에 장착되어있지 않다면 모니터링 될 필요가 없다고 판단 하는 것 같습니다.  먼저 광산란을 유발하기 위해 커피포트의 물을 끓여서 테스트하였으나 김이 부족한지 알림이 울리지 않았고, 휴지를 태워 보았으나 눈에 보이는 연기가 별로 생기지 않았습니다. 가습기를 틀었더니 곧 감지되어 알람이 울리네요! 알람 발생 시 제품에서도 성가실정도로의 비프음이 들리며 빨간 Led가 깜빡이고 동시에 휴대폰에도 알람이 나타납니다. 기기의 비프음을 멈추는 방법은 두 가지입니다. 실제 연기가 사라지게 하거나, 제품에 깜빡이는 Led 버튼을 누르는 것입니다.(배터리 분리도 방법이네요) 팝업 알림이나 제품 알림 모두 훌륭하게 동작합니다. 커피포트의 김정도로 감지되지 않는 것을 보면 무분별한 오작동할 일은 잘 안 생길 것 같습니다.  검은 연기가 나거나 하는 상황은 작더라도 제품 안으로 들어오기만 하면 금방 감지가 될 것 같습니다. 이런 연기감지기는 다양한 곳에 많이 쓰이기 때문에, 연기감지기 검증용 스프레이도 있으니 참고하세요!

SmartLift 알림 화면

※ 결론

Zigbee 연기감지기 센서 작동을 확인해 보았는데요. 살짝 걱정했었지만 정상적으로 동작하여 안심이 됩니다. 화재우려가 있지만 화재감지기가 미처 설치되지 않은 곳에 설치하여 사용자의 안심도를 충분히 높여줄 수 있는 제품이네요, 배터리는 얼마나 오래갈지, 시간이 지나도 정상적으로 동작할지는 주기적으로 확인하도록 하겠습니다!  추가로 감지기의 알림만 확인할 것이 아니라 Smartlife App에 연결도어 있으니 제품 알림이 발생할 경우, 특정 스위치를 off 하여 전열기기를 끄는 등의 루틴을 만들어 놓으면 좋을 것 같습니다~! 신뢰할 수 있는 연기감지기로 가정 및 공간의 안전을 지키세요!

이상입니다~!
